| seri | Easy9 | |
|---|---|---|
| cihaz uygulaması | Dağıtım | |

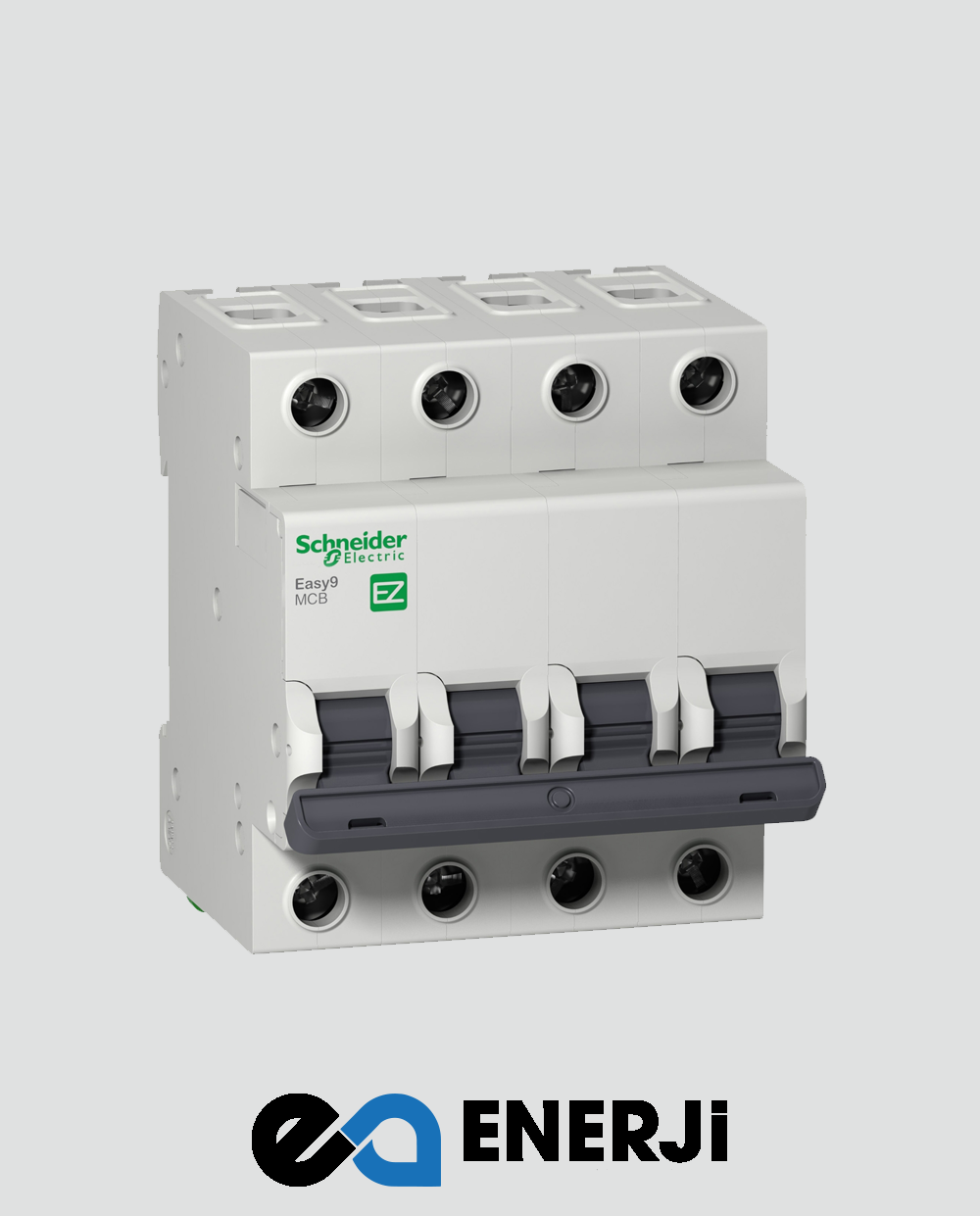

| Ürün ya da bileşen tipi | Minyatür devre kesici | |
| Ürün grubu | Easy9 MCB | |
| Poles | 4P | |
| korumalı kutupların sayısı | 4 | |
| [In] nominal akım | 25 A | |
| Şebeke tipi | AC | |
| açma birimi teknolojisi | Termal manyetik | |
| eğim kodu | C | |
| kesme kapasitesi | 3000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 5000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1 | |
| yalıtıma uygunluk | Yes conforming to IEC 60898-1 |
| Şebeke frekansı | 50/60 Hz | |
|---|---|---|
| [Ue] nominal çalışma voltajı | 400 V AC 50/60 Hz | |
| manyetik açma limiti | 5...10 x In | |
| [Ics] nominal hizmet kesme kapasitesi | 3 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 | |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz conforming to IEC 60898-1 | |
| [Uimp] nominal darbe dayanım voltajı | 4 kV conforming to IEC 60898-1 | |
| kontak konum göstergesi | Evet | |
| Kontrol tipi | Geçiş | |
| Cihaz üzerii sinyalizasyon | Olmadan | |
| Montaj tipi | Takılabilir | |
| montaj desteği | DIN rayı | |
| 9 mm vida adımı | 8 | |
| Yükseklik | 81 mm | |
| Genişlik | 72 mm | |
| Derinlik | 66,5 mm | |
| renk | Grey (RAL 7035) | |
| Mekanik dayanıklılık | 10000 cycles | |
| elektrik dayanıklılığı | 4000 cycles |
